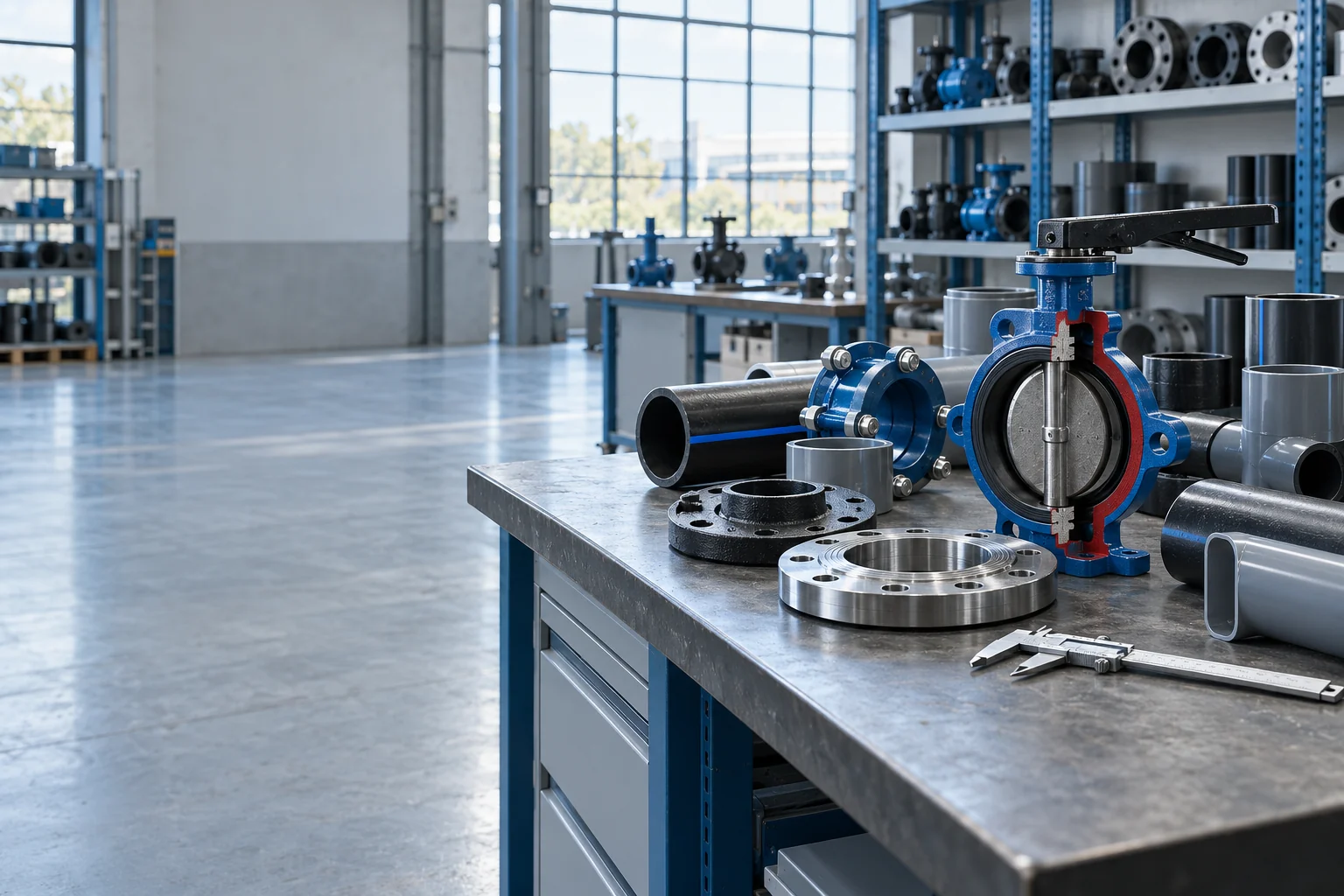

Medidas que ayudan a pedir la pieza correcta.
DN, NPS, diámetro exterior, PN y SDR describen cosas distintas. Reúna estas referencias con la norma y el material antes de enviar su lista.
- Referencia
- Designación, norma y material
- Confirmación
- Plano y ficha de la pieza

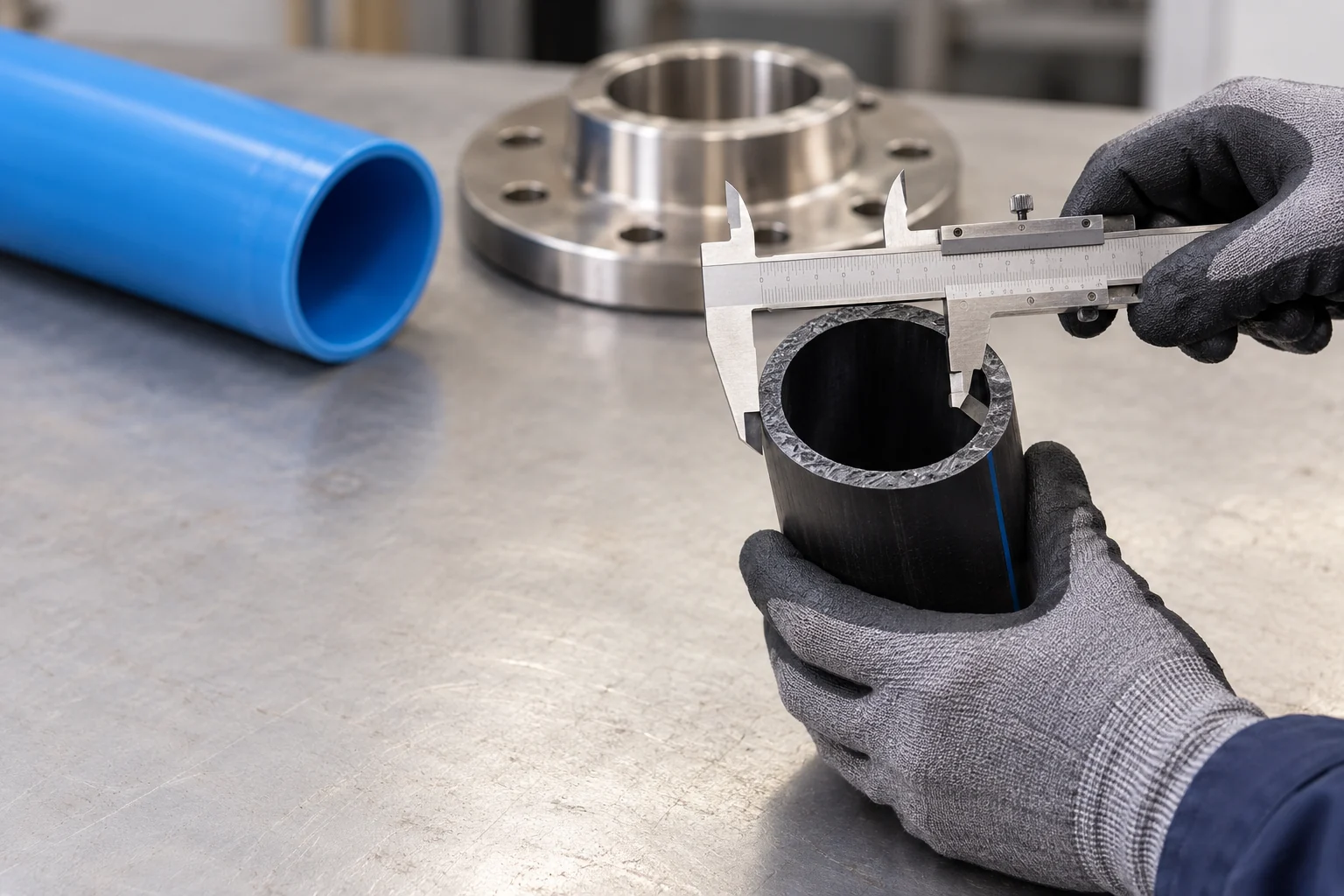

DN y NPS: dos nombres para una talla nominal.
DN 50 corresponde a NPS 2 como designación nominal. Ninguno indica por sí solo el diámetro exterior o interior real. En HDPE y PVC, especifique el diámetro exterior en milímetros.
Correspondencia nominal. Verifique las dimensiones en el plano.

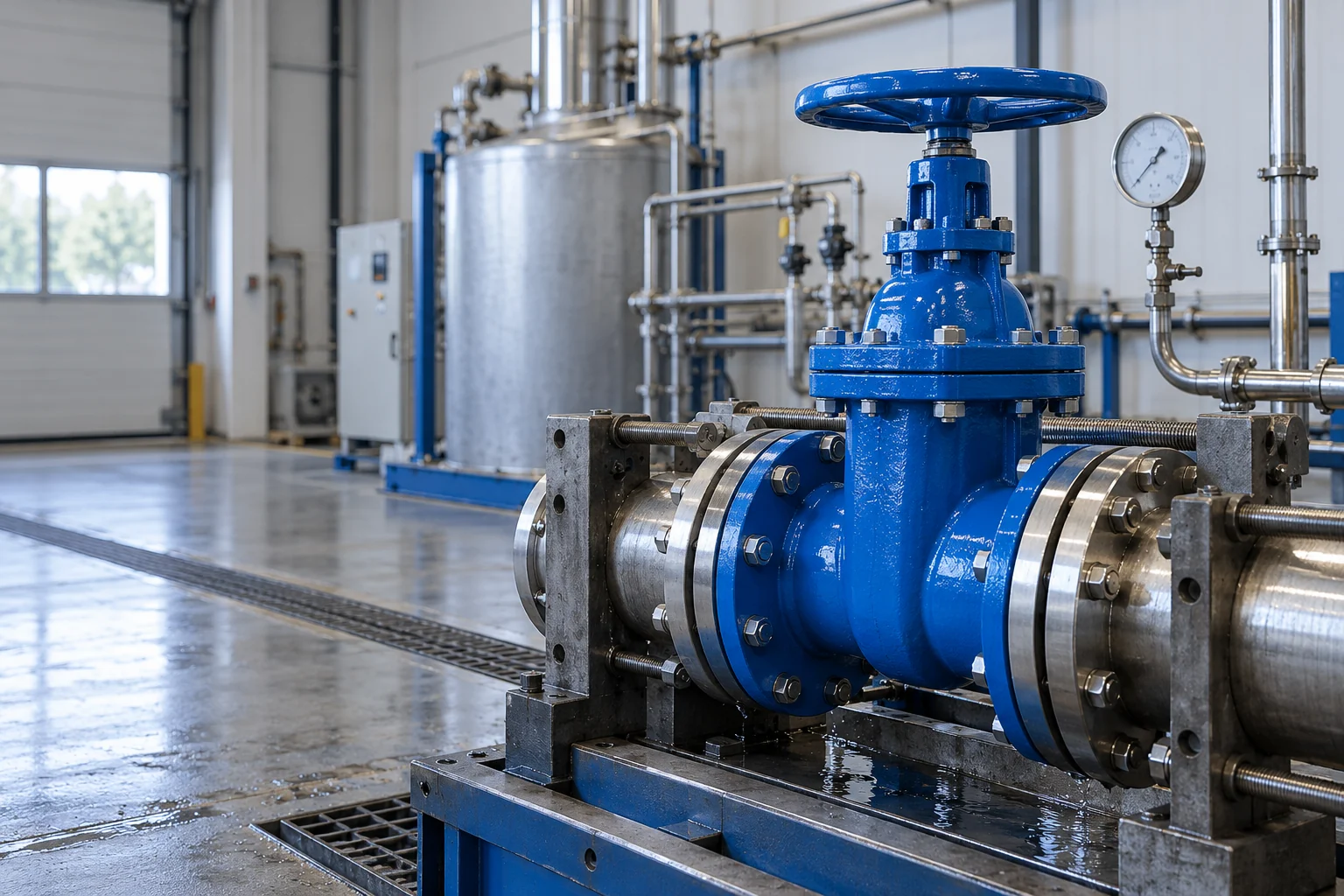

PN y Clase se verifican con la norma.
Una Clase ASME no se convierte directamente a PN. La presión admisible depende de la norma, del grupo de material y de la temperatura. Indique la designación completa al cotizar.
| Sistema | Cómo pedirlo |
|---|---|
| PN | EN 1092-1 · PN 10 / PN 16 |
| ASME | ASME B16.5 · Class 150 / 300 |
| JIS | JIS · 10K / 20K |
Ejemplos de designaciones; no son equivalencias entre columnas.

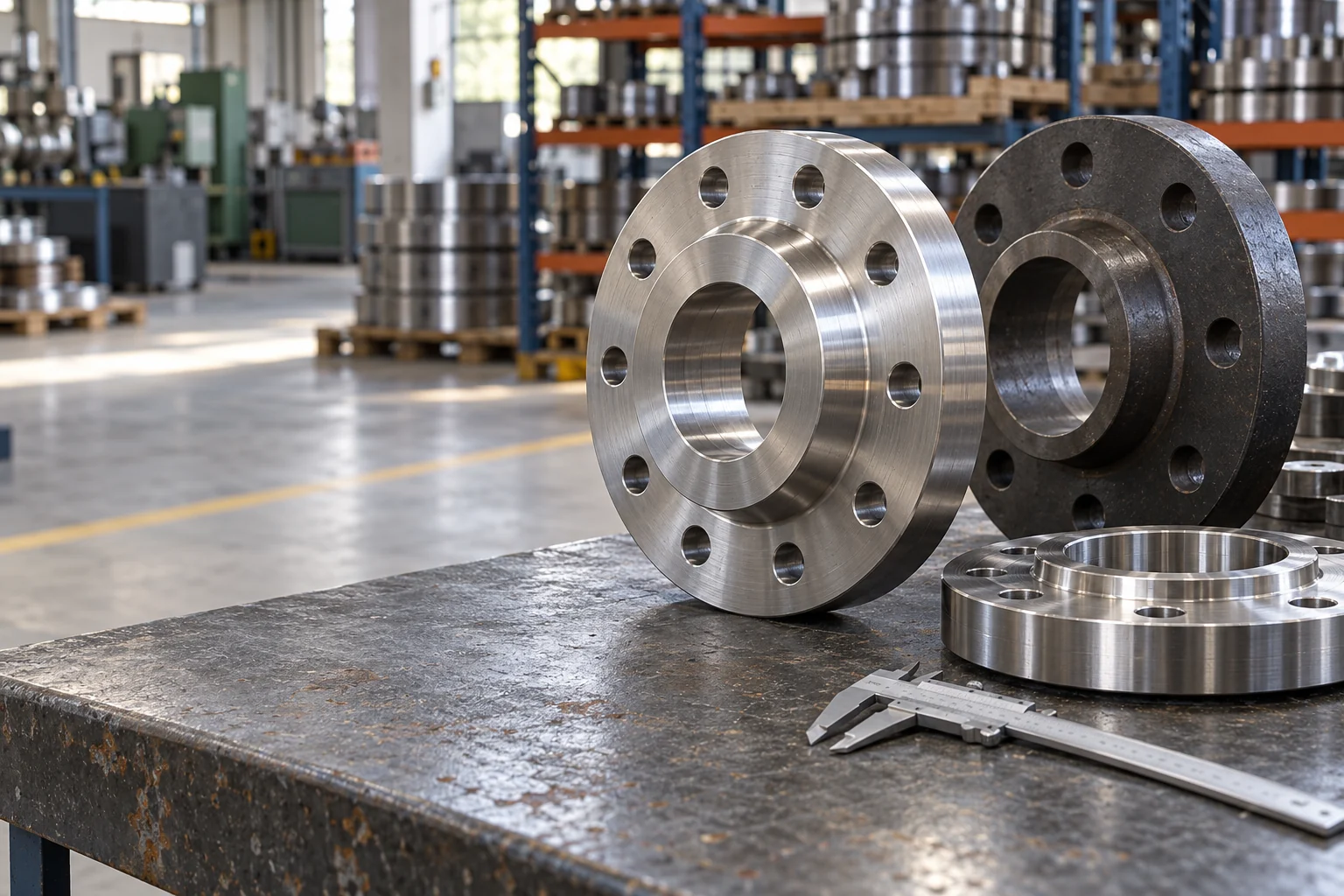

Que coincidan los agujeros no es suficiente.
Confirme norma, tamaño nominal, presión, cara de apoyo y material. El diámetro del círculo de pernos, los agujeros y la cara se revisan en el plano de ambas piezas.
| Referencia | Designación | Comprobar |
|---|---|---|
| EN 1092-1 | DN + PN | Acero, tipo de brida y cara |
| ASME B16.5 | NPS + Class | Material, temperatura y cara |
Solicite el plano con diámetro exterior, círculo de pernos, cantidad y diámetro de agujeros y entrecaras cuando aplique.

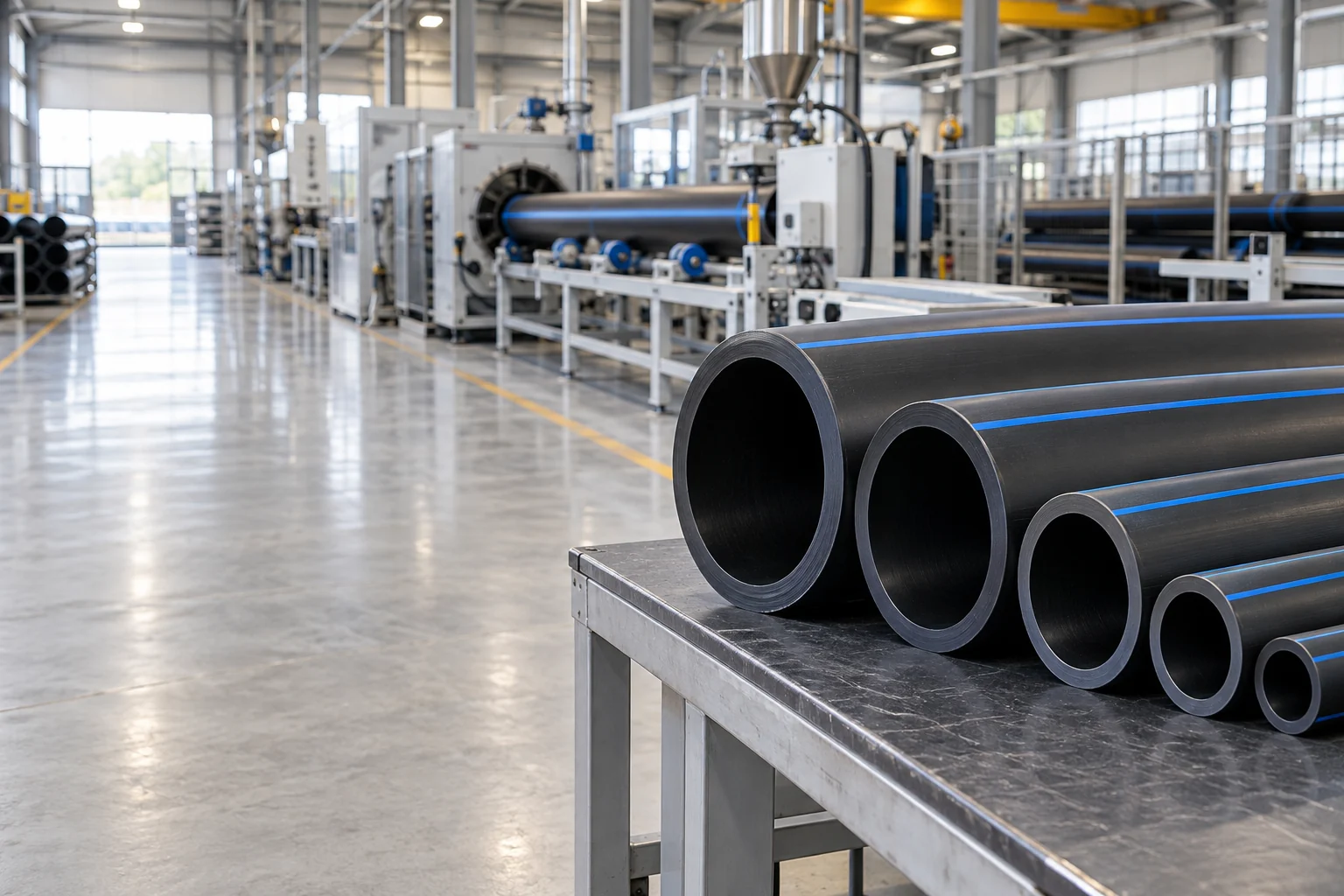

SDR relaciona diámetro y pared.
SDR = diámetro exterior nominal / espesor nominal de pared. En una misma clase de material, menor SDR significa mayor espesor relativo. La selección exige comprobar temperatura y condiciones de servicio.
| Material | SDR | PN |
|---|---|---|
| PE100 | 17 | 10 |
| PE100 | 13.6 | 12.5 |
| PE100 | 11 | 16 |
| PE100 | 9 | 20 |
| PE100 | 7.4 | 25 |
Referencia para agua a 20 °C y coeficiente C = 1,25. Confirme la ficha del fabricante y la norma aplicable; otras condiciones requieren revisión.

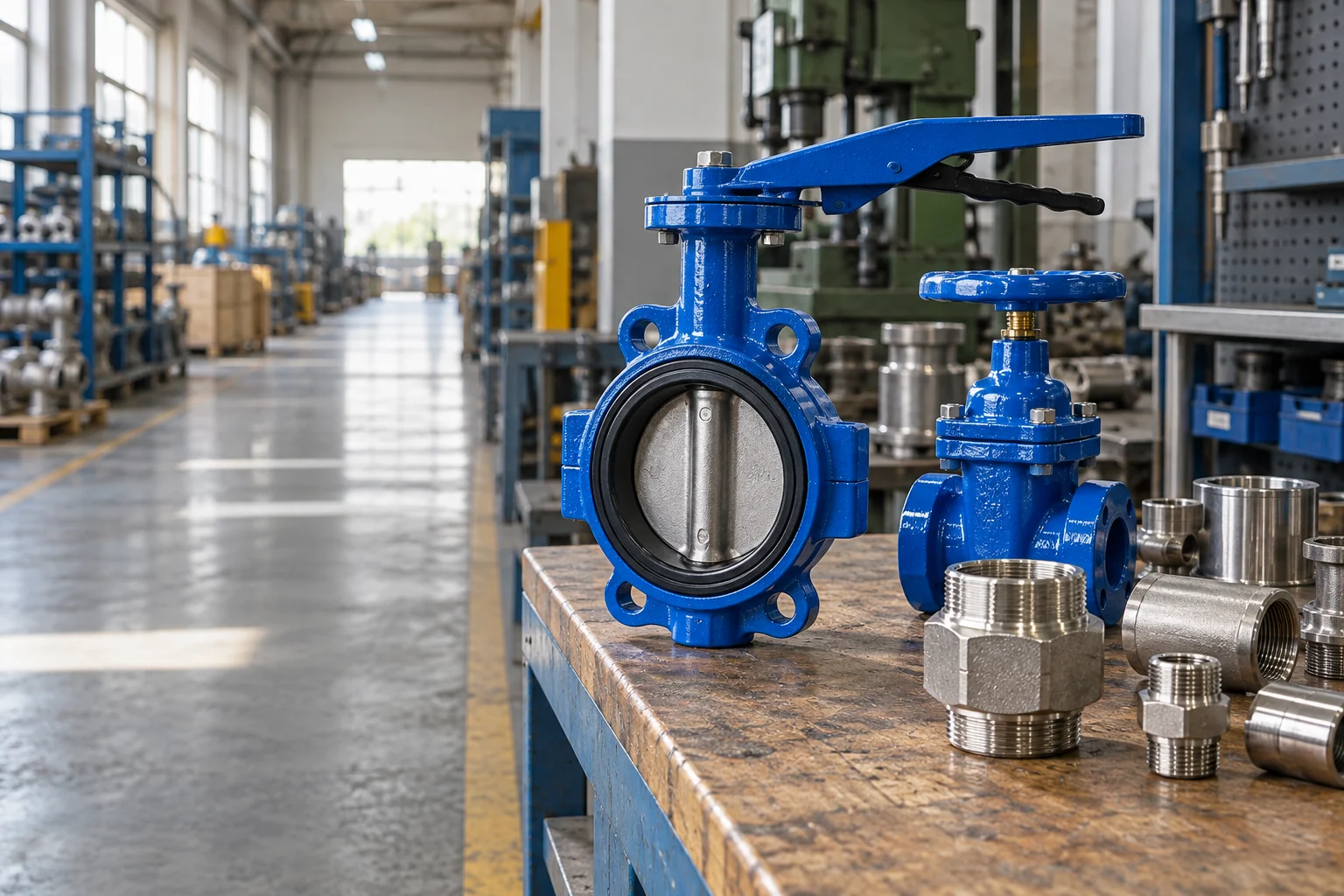

Elegir por servicio, material y montaje.
Estas guías ayudan a preparar la conversación técnica. La selección de válvula, asiento y conexión debe confirmarse con las condiciones de su proyecto.
Mariposa o compuerta: cuál conviene en agua potable
La mariposa ocupa menos espacio entre bridas, pesa menos y se acciona con un cuarto de vuelta; conviene en diámetros medianos y grandes y en estaciones de bombeo. La compuerta de asiento elástico deja el paso totalmente libre y es la elección habitual en redes de distribución enterradas, donde se opera pocas veces y se necesita cierre estanco.
DN, PN y clase: la guía rápida de equivalencias
El DN es el diámetro nominal europeo y la pulgada NPS su par norteamericano: DN 200 equivale a 8". El PN expresa la presión nominal en bar; la clase ASME no es una conversión directa, porque depende del material y de la temperatura. Al cotizar, indique siempre la norma de la brida además del número.
HDPE PE100: qué significa el SDR
El SDR es la relación entre el diámetro exterior y el espesor de pared. A menor SDR, mayor espesor y mayor presión: en PE100, SDR 17 trabaja a PN 10 y SDR 11 a PN 16. Para electrofusión, el fitting debe ser del mismo SDR o más grueso que la tubería.

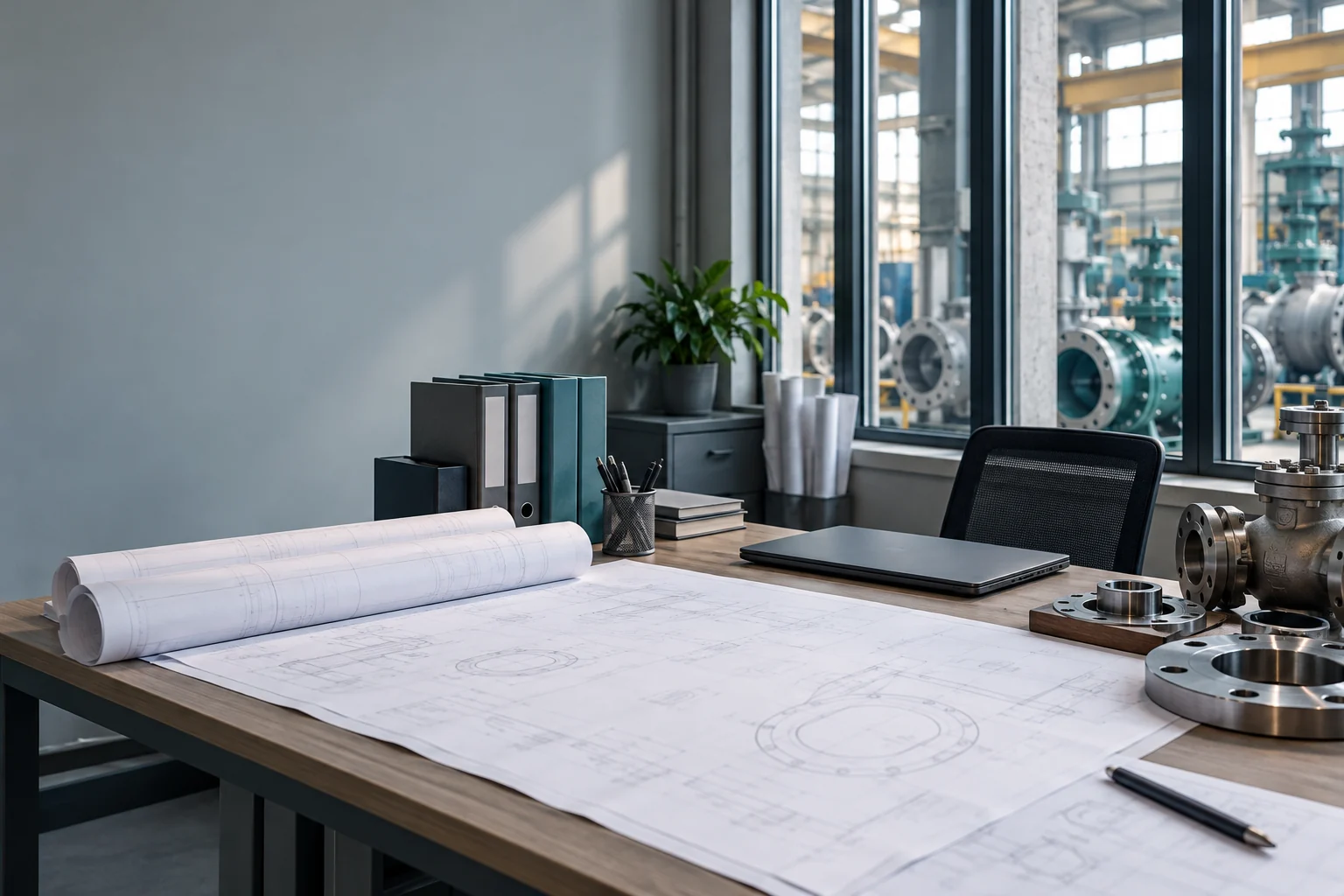

Pida la ficha de la pieza que va a comprar.
Planos, fichas dimensionales e informes se consultan por referencia. Envíe el producto y los documentos que necesita; confirmaremos disponibilidad y alcance con la fábrica.
- DN / NPS
- Talla nominal
- OD / Ø
- Diámetro exterior
- PN / Class
- Designación de presión
- SDR
- Relación diámetro / espesor
